真彩無紙記錄儀

産品說明

一、産品簡介

真彩無紙記錄儀采用彩色無紙記載儀來采集、記載與顯現現場變送器的現場信号。如溫度信号；能夠采用USB數據轉存的方式，經過計算機中事前裝置好的數據剖析軟件，監測和評價曆史數據和曲線。具有日常維護工作量小、運行費用低、可靠性好、應用靈活等與現代自動控制相适應的特點。廣泛應用于化工、煉油、冶金、制藥、造紙、建材等各行業中。

真彩無紙記錄儀48路輸入（可組态選擇輸入：規範電壓、規範電流、熱電偶、熱電阻、頻率、毫伏等）。可帶18路報警輸出，12個變送輸出，RS232/485通訊接口，以太網接口，微型打印機接口和USB接口，SD卡插座；可提供傳感器配電；具有強大的顯現功用，實時曲線顯現，曆史曲線追想，棒圖顯現，報警列表顯現。人性化的外觀設計、圓滿的功用表現、牢靠的硬件質量、精深的制造工藝，使其具有更高的性價比。

二、産品特點

●無筆、無紙記錄，日常維護工作量非常小，運行費用低；

●采用進口TFT 5.6 英寸320*240點陣圖形液晶顯示屏，高亮度LED背光永不黑屏，具有畫面清晰、性能穩定、色彩絢麗、視角寬，使用壽命長等特點；

●采用高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現16路信号采集、記錄、顯示和12路報警；

●采用256M 大容量的FLASH閃存芯片存貯曆史數據，掉電永不丢失數據；

●可以組态顯示：工程位号、工程單位、流量累積；

●剪貼闆的複制和粘貼功能方便用戶的參數設置；

●全隔離輸入，可同時輸入多種信号，無需更換模塊，通過軟件組态即可；

●顯示工程量數據的數值範圍更寬，可顯示4 位數值：-999~9999；

●12路繼電器報警輸出，具有閃光報警顯示，同時指示各路報警的下下限、下限、上限、上上限報警；

●支持外接微型打印機，手動打印數據、曲線，滿足用戶現場打印的需求；

●配備标準USB 接口，支持USB 1.1 、2.0 優盤，曆史數據轉存快捷方便；

●16 路溫壓補償，支持補償信号輸入、常數可選，提供多種補償模型，如過熱蒸汽，飽和蒸汽、壓力補償等常用補償模型；

●提供變送器+24VDC隔離配電，簡化了系統，節約了費用；

●标準串行通訊接口： RS485 和 RS232C ， 支持Modbus RTU協議；

●采用開關電源，能在交流電源85VAC～265VAC、45～65HZ範圍内正常工作；

●儀表集成硬件實時時鍾，掉電情況下時鍾也能準确運行，更方便企業計量管理；

●全鋁密封外殼及内部屏蔽闆，保證儀表在惡劣的環境中正常工作。

三、技(jì )術參數

●屏幕： 5.6 英寸TFT真彩色圖形液晶顯示屏或藍色LCD、320*240點陣、LED背光；

●精度： 實時顯示：±0.2% F.S.；

●電壓輸入：0-5V、1-5V、0-20mV、0-100mV （ >1MΩ）；

●電流輸入：0-10mA、4-20mA（阻抗250Ω）；

●熱電阻： PT100、Cu50（要求三線電阻平衡，引線電阻<10Ω）；

●熱電偶： S、B、K、T、E、J、F2；

●輸入規格：全隔離輸入，1～16通道信号輸入，通道間全隔離，隔離電壓大于1000V；

●記錄容量： 64/128/192/248MB（FLASH容量可選擇）；

●隔離配電輸出： 變送器配電+24VDC，最多16路隔離配電，配電≤30mA/路；

●模拟量變送輸出：4-20mA；負載能力750Ω（最大）；

●繼電器報警輸出：12路繼電器觸點輸出；

●集成硬件時鍾：掉電後也能準确運行；

●補償方式：一般氣體－－溫度、壓力補償測量體積流量；

●斷電保護： 内置FLASH存儲器保護參數和曆史數據，斷電後可保存；

●供電電源： 85VAC-265VAC，45～65HZ；

●環境溫度： 0～50℃、避免日光直曬；

●環境濕度： 0～85%R.H；

●淨重：≤3.0Kg

四、産品選型

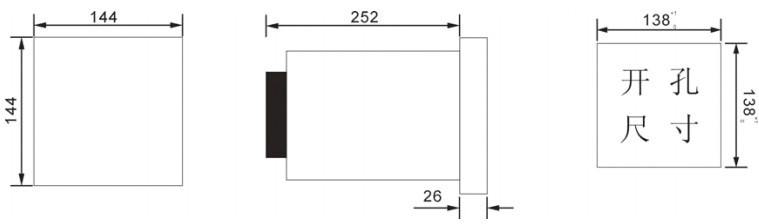

1、外形尺寸

2、接線端子


3、輸入範圍
