産品說明
旋進旋渦流量計
旋進旋渦流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力、壓縮因子自動補償，是石油、化工、電力、冶金等行業用于氣體計量的理想儀表。旋進旋渦流量計可廣泛應用于石油、化工、電力、冶金、城市供氣等行業測量各種氣體流量，是目前油田和城市天然氣輸配計量和貿易計量的常用産品。
工作原理

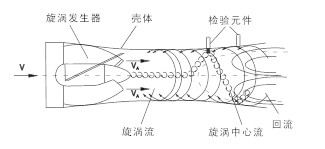

流量傳感器的流通剖面類似文丘利管的型線。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，、導流葉片迫使流體産生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大小成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量範圍内獲得良好的線性度。信号經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信号，然後再與溫度、壓力等檢測信号一起被送往微處理器進行積算處理并在液晶顯示屏上顯示出測量結果(瞬時流量、累積流量及溫度、壓力數據)。
産品特點
●無機械可動部件，不易腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
●内置式壓力、溫度、流量傳感器，性能高,結構緊湊，外形美觀；
●就地顯示溫度、壓力、瞬時流量和累積流量；
●采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
●采用雙檢測技(jì )術可有效地提高檢測信号強度，并抑制由管線振動引起的幹擾；
●采用國内**的智能抗震技(jì )術，有效的抑制了震動和壓力波動造成的幹擾信号；
●采用EEPROM技(jì )術，參數設置方便，可長期保存，并可保存長達一年的曆史數據；
●采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀态下的體積流量、标準狀态下的體積流量、總量，以及介質壓力、溫度等參數；
●流量計集流量探頭、微處理器、壓力、溫度傳感器于一體, 采取内置式組合,使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
●轉換器可輸出頻率脈沖、4～20mA模拟信号，并具有RS485接口，可直接與微機聯網，傳輸距離可達1.2km；
●多物理量參數報警輸出，可由用戶任選其中之一；
●表頭可180度随意旋轉，安裝使用簡單方便；
●配合本公司的FM型數據采集器，可通過因特網或者電話網絡進行遠程數據傳輸；
●壓力、溫度信号為傳感器輸入方式，互換性強；
●整機功耗低，可用内電池供電，也可外接電源。
技(jì )術參數
注：此流量範圍上限可擴大1.5倍，保證正常使用。
1、準确度：為溫度、壓力修正後的系統精度；
2、A、B用以區别相同通徑不同流量範圍。
選型表
代号 | 口徑 | 流量範圍m3/h | ||
25 | DN25 | 2．5～30 | ||
32 | DN32 | 4．5～60 | ||
50 | DN50 | 10～150 | ||
80 | DN80 | 28～400 | ||
100 | DN100 | 50～800 | ||
150 | DN150 | 150～2250 | ||
200 | DN200 | 360～3600 | ||
代号 | 功能1 | |||
N | 無溫壓補償 | |||
Y | 帶溫壓補償 | |||
代号 | 輸出型号 | |||
F1 | 4-20mA輸出（二線制） | |||
F2 | 4-20mA輸出（三線制） | |||
F3 | RS485通訊接口 | |||
代号 | 功能2 | |||
E1 | 1.0級 | |||
E2 | 1．5級 | |||
T | 常溫 | |||
P1 | 1．6Mpa | |||
P2 | 2．5Mpa | |||
P3 | 4．0Mpa | |||
D1 | 内部3.6V供電 | |||
D2 | DC24V供電 | |||
B1 | 不鏽鋼 | |||
B2 | 鋁合金 | |||
安裝和使用
1、流量計外形尺寸（圖4）
2、流量計的安裝
①流量計應根據流向标志安裝。
②流量計可水平、垂直或任意角度傾斜安裝。
③上下遊直管段要求見（圖5）
④被測介質内除含有較大顆粒或較長纖維性雜質外，一般無需安裝過濾器。
⑤流量計周圍不應有強外磁場幹擾及強烈的機械振動。
⑥流量計可靠接地。
⑦為了不影響流體正常輸送和便于維護，要求安裝旁通管道，并保證前≥3DN、後≥1DN的直管段（圖6）。
